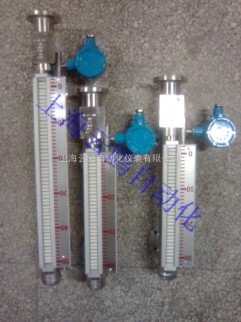

UHZ-10C02型低温磁翻板液位计是一种广泛应用于制冷、空分、化工等低温工况下的液位测量仪表。其核心工作原理基于阿基米德浮力定律和磁耦合作用，实现了液位的就地直观显示，并可配合远传变送器实现信号的远距离传输与自动控制。
一、 结构与组件
该液位计主要由以下几个关键部分组成：
- 测量主管（浮筒）：与被测容器通过法兰或螺纹连接，构成连通器。其内部装有可随液位升降的磁性浮子，材质通常为不锈钢，并针对低温环境进行特殊设计与处理，以确保在低温（如-196°C液氧、液氮环境）下材料的稳定性和浮子的正常工作。
- 磁性浮子：浮子内部封装有高性能的永磁材料。浮子的密度设计介于被测低温液体与其气相（如蒸汽）密度之间，使其能始终漂浮在液-气界面上，并随液位变化而同步升降。
- 磁翻板显示面板：安装在测量主管外侧，由一系列独立的、内嵌有小磁钢的翻板（或翻柱）组成，并标有清晰的刻度。翻板通常双色（如白色表示气相，红色表示液相）。
- 可选远传部分：可配备干簧管或磁致伸缩等原理的远传变送器，将液位信号转换为4-20mA等标准电信号输出。
二、 工作原理
其工作原理可分为三个步骤：
- 浮力驱动：当被测容器内的低温液体液位发生变化时，由于连通器原理，测量主管内的液位同步变化。磁性浮子在浮力作用下，随液面升降而上下移动。
- 磁耦合作用：浮子内部永磁体产生的磁场，穿透非导磁的测量主管管壁（通常为不锈钢或特定合金），作用于外侧的磁翻板显示面板。
- 翻板翻转指示：安装在显示面板内的翻板（柱）也内嵌有小磁钢。当浮子随液位升降至某一高度时，其磁场会驱动该高度附近的翻板发生180度翻转。翻板两面颜色不同，翻转后朝向观察者的一面颜色改变。随着液位变化，浮子移动，驱动不同高度的翻板依次翻转。
- 液位显示：所有液相部分的翻板显示为一种颜色（如红色），所有气相部分的翻板显示为另一种颜色（如白色），红白交界的清晰界线即代表了当时的实际液位高度，通过刻度可直观读数。
三、 低温应用特点
UHZ-10C02型针对低温环境进行了专门设计：
- 材料选择：主体、浮子及关键密封件采用低温韧性好的材料（如304、316不锈钢，聚四氟乙烯等），防止低温脆裂。
- 特殊结构：可能采用真空夹套、保温层或其他防霜结构，以减少外部热量传入，防止主管外部结霜结冰，保证翻板显示清晰。减少液体蒸发，保证测量稳定性。
- 密封与安全：采用特殊的低温密封技术，确保在介质温差急剧变化时仍能可靠密封，防止泄漏。
四、 优点与应用领域
优点：
直观醒目：显示清晰，读数方便，无需电源即可就地显示。
安全可靠：测量系统与被测介质完全隔离，密封性好，尤其适用于易燃、易爆、有毒及低温介质。
结构简单：维护方便，稳定性高。
多功能：可配远传、报警开关，实现远程监控与自动化。
应用领域：
主要应用于液化天然气（LNG）、液氧、液氮、液氩、液态二氧化碳等低温液体的储罐、槽车及工艺流程中的液位测量。
****：UHZ-10C02低温磁翻板液位计通过巧妙的磁耦合机制，将密闭容器内低温液体的液位变化转化为可视的色带界线，实现了在严苛低温环境下安全、稳定、直观的液位测量，是低温工业领域不可或缺的现场仪表之一。
